Зенит-95 (санки на горке)
Санки у меня представлены кирпичом, а горка самая настоящая:

У меня в модели, наконец, появились конечные элементы. Все, что мне надо от кирпича –чтобы он съехал вниз. Гнуть и ломать я его не собираюсь, напряжения в нём мне тоже не интересны. Потому один большой конечный элемент. Стол тоже из конечных элементов. Дело в том, что ограничивающую поверхность я могу сделать либо совсем скользкой, либо совсем не скользкой. А мне хотелось поиграть с трением. Нашла его только в контактной группе, которая тут изображена в виде зелёной плёнки.
Ячеек стола много. Так получилось))). У демо-версии есть ограничение на количество узлов, но в этом примере узлов очень мало.
Описание модели:

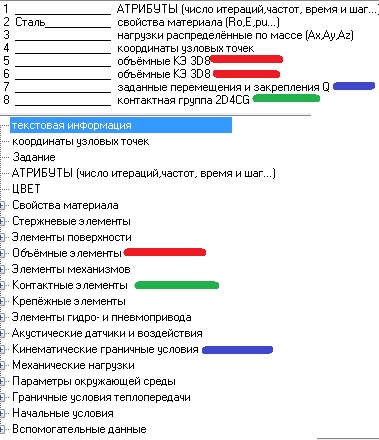

Два объемных элемента это стол и кирпич. И то и другое не абстрактное, а стальное. Чтобы стол у меня не полетел вниз под действием той же силы тяжести, пришлось его закрепить снизу. На картинке это синие штуковины, а в описании модели это «заданные перемещения и закрепления». Это ещё один вид граничных условий. Т.е. что-то, что ограничивает перемещение узлов.
Модель это описание, которое будет обрабатываться при расчёте. Элемент «контактная группа» объясняет расчёту, что надо делать, когда слегка приподнятый отдельный кирпич встретится со столом. Там написано, что встретившиеся поверхности должны скользить. И задан коэффициент трения. Если нет контактной группы (для объяснения как обрабатывать ситуацию) кирпич пролетит сквозь стол.
С трением так:
https://disk.yandex.ru/i/DrkkDtYcYqlgWw
Без трения намного быстрее:
https://disk.yandex.ru/i/wUft-ogU_ydbeg
